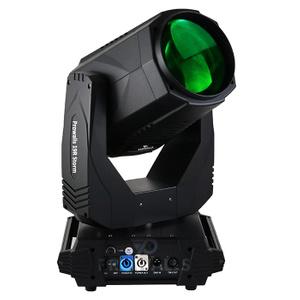

Especificación

FUENTE

Lámpara Osram R18 380W

580.000 lux a 10 m

Vida útil de la lámpara de 2000 horas (puede variar dependiendo de diferentes factores)

FUNCIÓN

Ángulo de 2-45°, haz superbrillante y zoom amplio

Prisma giratorio circular de 8 caras, se puede girar en dos direcciones con velocidad variable

Filtro Frost independiente

13 colores + blanco, efecto de medio color, cambio de color lineal y efecto de arco iris de rotación de velocidad variable bidireccional

Dos ruedas de gobos:

12 gobos fijos+abiertos, agitación en dos direcciones, animación, efectos de agua

9 rueda giratoria de gobos de vidrio

Atenuación lineal de 0-100 %

Sistema óptico avanzado y sistema de refrigeración

Enfoque motorizado

Motores trifásicos

Obturador mecánico de alta velocidad y luz estroboscópica

Movimiento preciso, 540° Pan, 270° Tilit

CONTROL Y CONEXIONES

(1) Modos de canal DMX (18 canales)

Pantalla LCD inteligente

IP65 entrada/salida DMX de 3 pines

Entrada de alimentación IP65 powerCON

DMX512, ejecución automática, sonido, maestro/esclavo

TÉRMICA Y ELÉCTRICA

Consumo de energía máximo de 700 W

Voltaje de entrada: 100-240 V CA/50-60 Hz

APROBACIONES / CLASIFICACIONES

CE |Cumple con RoHs |IP65

Luz TAMAÑO / PESO

20,1' (510 mm) de longitud

17,3' (440 mm) de ancho

26,8' (680 mm) Altura

Peso neto de 28 kg (61,7 libras)

I  Aviso y configuración

1. mantenimiento

l Manténgase seco, no lo use en un ambiente húmedo.

l El uso intermitente puede prolongar la vida útil del artículo.

l Limpie con frecuencia el ventilador, la red del ventilador y la lente para obtener un mejor efecto de enfriamiento y brillo.

l Por favor, no limpie la cubierta con solventes como el alcohol.

2. Declaración

Para estar seguro y bajo los términos de la seguridad, no permita reestructurar ni modificar este producto.Tenga en cuenta que, debido a daños causados ​​por el hombre debido a un uso inadecuado, está fuera del alcance de nuestra garantía.

Este equipo pasa una inspección estricta antes del envío, cumpla con los requisitos de operación del manual de instrucciones para garantizar la operación segura del producto en condiciones normales.Cualquier daño causado por una operación incorrecta, causará el cese del reclamo de garantía.El fabricante no acepta ninguna responsabilidad por daños a la propiedad y lesiones personales debido a la operación incorrecta de los productos o al incumplimiento de las instrucciones.

Guarde el manual en un lugar seguro para referencia futura y en los productos para la venta o el arrendamiento o el manejo del nuevo titular.

3. Aviso

l No opere cuando la temperatura sea de hasta 60°

l Asegúrese de que las estructuras de carga del equipo puedan soportar el peso de más de 10 veces cuando se instalen sobre el suelo.

l Solo la técnica profesional puede reparar este artículo para evitar el peligro de una descarga eléctrica.

L La diferencia de voltaje de alimentación no puede ser superior al 10% cuando la lámpara funciona.Un voltaje más alto puede acortar la vida útil de la lámpara y un voltaje más bajo puede reducir el brillo.

l Enfríe durante 20 minutos antes de reiniciarlo nuevamente

l Lea atentamente este aviso antes de su operación.

IV  Normal defectuoso y usando la atención

1) Uso de la atención de RDM

RDM es una versión extendida del protocolo DMX512-A y es un protocolo de gestión de dispositivos remotos (Remote Device Management).La comunicación tradicional del protocolo DMX512 es una comunicación unidireccional.El protocolo se basa en el bus RS-485, y RS-485 es un protocolo semidúplex multipunto de tiempo compartido.El host solo puede emitir un puerto al mismo tiempo, así que preste atención a los siguientes puntos cuando use RDM:

●Utilice una consola o un dispositivo maestro que admita el protocolo RDM;

●Para usar un amplificador de señal bidireccional, el amplificador de señal unidireccional tradicional no aplica el protocolo RDM, porque el protocolo RMD requiere datos de retroalimentación, y el uso de un amplificador de señal unidireccional bloqueará los datos devueltos, lo que no permitirá la búsqueda de dispositivos;

●Todos los dispositivos deben configurarse en el modo de canal DMX para garantizar que solo haya un maestro en el cable DMX

●Se debe insertar una resistencia de adaptación de impedancia de 120 ohmios entre los terminales 2 y 3 del enchufe del terminal.Cuando el cable DMX es relativamente largo, la reducción de la reflexión de la señal utilizará señales diferenciales para ser más estables, lo que es beneficioso para la calidad de la comunicación;

●Cuando los dispositivos están controlados por DMX pero no pueden ser buscados por RDM, primero verifique el amplificador de señal y luego verifique si hay un mal contacto entre las líneas 2 y 3 de la línea de señal
