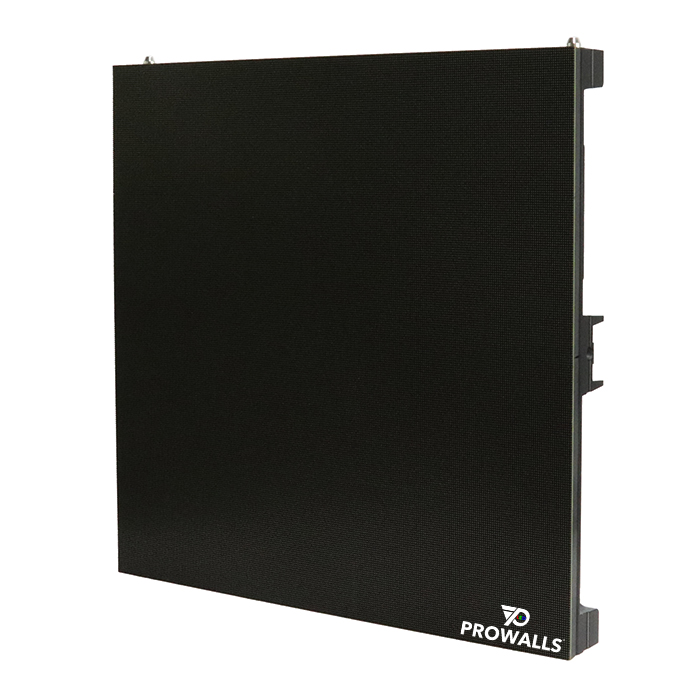

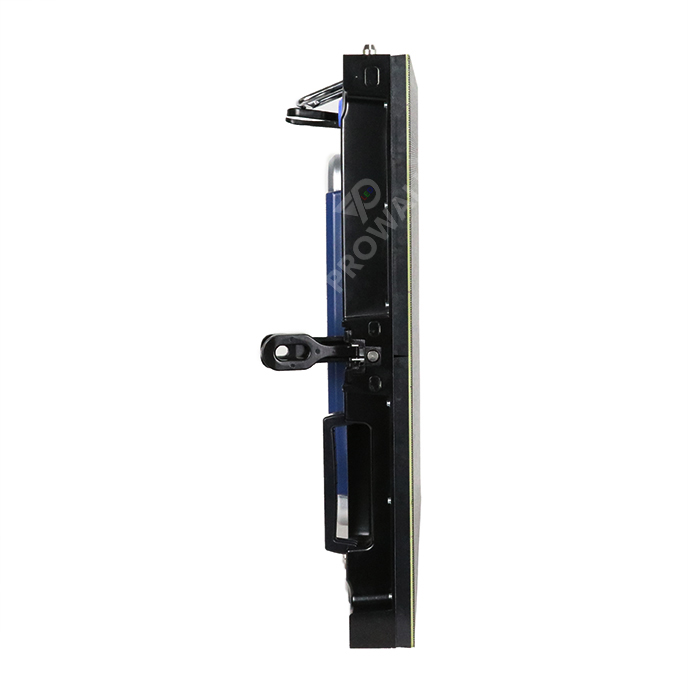

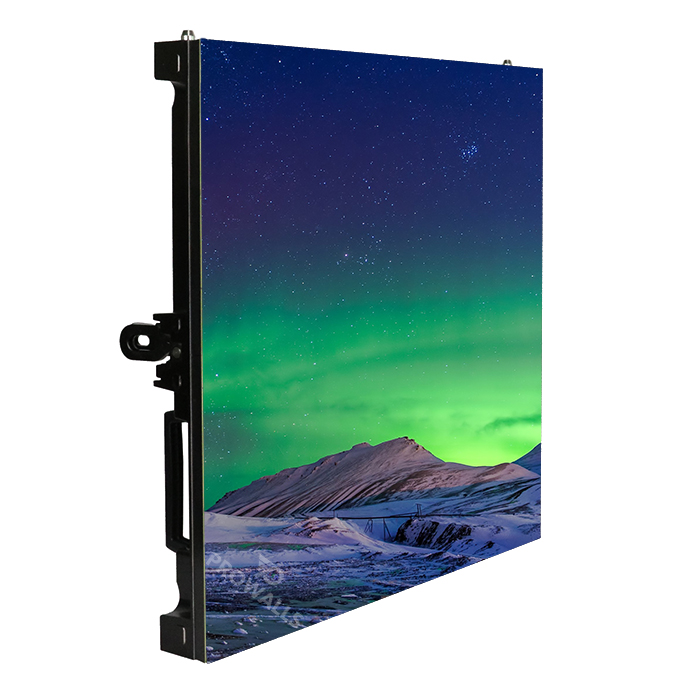

Serie RU 480x480mm
Prowalls
Pantalla LED
| Gabinete | Serie RU 480x480mm Interior ip20 | ||
| No. | P1.87 | P2.5 | |
| Prametro LED | Color | RGB | RGB |
| Tipo de LED | SMD1515 | SMD2020 | |
| Prametro del módulo | Paso de píxeles (mm) | P1.87mm | P2.5mm |
| Tamaño del módulo (mm) | 240 mm x 240 mm | 240 mm x 240 mm | |
| Resolución del módulo (píxel) | 128x 128 píxeles | 96x 96 píxeles | |
| Cantidad de módulos/unidad | 2*2 = 4 piezas | 2*2 = 4 piezas | |
| Prametro de gabinete | Tamaño del gabinete (mm) | 18,9'x18,9' (480x480mm) | 18,9'x18,9' (480x480mm) |
| Resolución del gabinete (píxel) | 256x256 píxeles | 192x192 píxeles | |
| Material | Aluminio fundido a presión | Aluminio fundido a presión | |
| Peso del Gabinete (Kg) | 17,6 libras (8 kg) | 17,6 libras (8 kg) | |
| Prametro de pantalla LED | Densidad de píxeles (píxel/㎡) | 284444pix/㎡ | 160000 píxeles/㎡ |
| Brillo | ≥1200cd/㎡ | ≥1500cd/㎡ | |
| Frecuencia de actualización (Hz) | 1920-3840 Hz | 1920-3840 Hz | |
| Nivel de gris | 16 bits | 16 bits | |
| Modo de conducción | 30 escaneo | 32 escanear | |
| PromedioEl consumo de energía | 250W/㎡ | 250W/㎡ | |
| máx.El consumo de energía | 580W/㎡ | 580W/㎡ | |
| La distancia de visualización óptima | 1,8-50m | 2-100m | |
| Ángulo de visión | Alto: 160° V: 160° | Alto: 160° V: 160° | |
| Nivel impermeable | Ninguno, IP20 | ||
| Acceso al servicio | Acceso posterior/frontal | ||
| MTBF | ≥20.000 horas | ||
| CONDUJO Esperanza de vida | ≥100.000 horas | ||
| Continuaciones Horario de funcionamiento | ≥72 horas | ||
| Temperatura/humedad de funcionamiento | Temperatura: -20 ℃ ~ + 60 ℃ Humedad: 10 % ~ 90 % de humedad relativa | ||
| Temperatura/humedad de almacenamiento | -40 ℃ ~ 60 ℃, 10 ~ 90 % de humedad relativa | ||
| Señal de entrada | DVI, HDMI, SDI, VGA | ||
| Certificación | CCC CE UL FCC | ||
| Requisitos de control | Conectar a la computadora | ||
| Interfaz de software | Por PC, Windows98/2000/NT/XP/Vista | ||
| Gabinete | Serie RU 480x480mm Interior ip20 | ||
| No. | P1.87 | P2.5 | |
| Prametro LED | Color | RGB | RGB |
| Tipo de LED | SMD1515 | SMD2020 | |
| Prametro del módulo | Paso de píxeles (mm) | P1.87mm | P2.5mm |
| Tamaño del módulo (mm) | 240 mm x 240 mm | 240 mm x 240 mm | |
| Resolución del módulo (píxel) | 128x 128 píxeles | 96x 96 píxeles | |
| Cantidad de módulos/unidad | 2*2 = 4 piezas | 2*2 = 4 piezas | |
| Prametro de gabinete | Tamaño del gabinete (mm) | 18,9'x18,9' (480x480mm) | 18,9'x18,9' (480x480mm) |
| Resolución del gabinete (píxel) | 256x256 píxeles | 192x192 píxeles | |
| Material | Aluminio fundido a presión | Aluminio fundido a presión | |
| Peso del Gabinete (Kg) | 17,6 libras (8 kg) | 17,6 libras (8 kg) | |
| Prametro de pantalla LED | Densidad de píxeles (píxel/㎡) | 284444pix/㎡ | 160000 píxeles/㎡ |
| Brillo | ≥1200cd/㎡ | ≥1500cd/㎡ | |
| Frecuencia de actualización (Hz) | 1920-3840 Hz | 1920-3840 Hz | |
| Nivel de gris | 16 bits | 16 bits | |
| Modo de conducción | 30 escaneo | 32 escanear | |
| PromedioEl consumo de energía | 250W/㎡ | 250W/㎡ | |
| máx.El consumo de energía | 580W/㎡ | 580W/㎡ | |
| La distancia de visualización óptima | 1,8-50m | 2-100m | |
| Ángulo de visión | Alto: 160° V: 160° | Alto: 160° V: 160° | |
| Nivel impermeable | Ninguno, IP20 | ||
| Acceso al servicio | Acceso posterior/frontal | ||
| MTBF | ≥20.000 horas | ||
| CONDUJO Esperanza de vida | ≥100.000 horas | ||
| Continuaciones Horario de funcionamiento | ≥72 horas | ||
| Temperatura/humedad de funcionamiento | Temperatura: -20 ℃ ~ + 60 ℃ Humedad: 10 % ~ 90 % de humedad relativa | ||
| Temperatura/humedad de almacenamiento | -40 ℃ ~ 60 ℃, 10 ~ 90 % de humedad relativa | ||
| Señal de entrada | DVI, HDMI, SDI, VGA | ||
| Certificación | CCC CE UL FCC | ||
| Requisitos de control | Conectar a la computadora | ||
| Interfaz de software | Por PC, Windows98/2000/NT/XP/Vista | ||
3.2 Descripción de los puertos
3.2.1 Entradas de señal de vídeo (ENTRADA)
El procesador de video admite la entrada de 8 señales de video de la siguiente manera:
Port | Descripción |
V1 | 1x Vídeo compuesto (PAL/ NTSC) |
V2 / YPbPr | 1 entrada de video compuesto (PAL/ NTSC) o video componente analógico |
VGA1~VGA2 | Señal analógica 2xPC |
DVI | 1x DVI (señal digital de PC) |
HDMI | 1xHDMI (señal digital HD) |
DP | 1xDisplayPort (entrada de señal digital) |
EXT. | 1 entrada SDI/HD-SDI/3G-SDI extendida |
3.2.2 Señales de entrada de audio (AUDIO)
El procesador de video admite la conmutación de entradas de audio estéreo de 5 canales.De los cuales, 3 canales son entrada DP y HDMI.Los otros 2 canales son entrada de audio externa AD1, AD2.AD1 y AD2 se pueden asignar a cualquiera de las entradas de señal y se cambiarán de forma sincronizada con la selección de señales de entrada de video.
3.2.3 Salida de señal de vídeo
Port | Descripción |
SALIDA VGA | Salida de señal RGBHV analógica de 1 canal, que se puede conectar a un dispositivo de visualización local para monitorear (se recomienda encarecidamente usar este puerto cuando se opera y configura el procesador de video). |
SALIDA DVI1 / SALIDA DVI2 | 2 misma salida de señal gráfica digital DVI, se puede conectar a tarjetas de transmisión de 2 LED externas o cajas de transmisión de LED. |
Salida de bucle DVI | Salida de bucle de señal digital DVI de computadora de 1 canal |
3.2.4 Otros puertos
Port | Descripción |
LAN | Interfaz de control de red de área local TCP/IP |
USB | Puerto de comunicación USB |
RS232 EN | Interfaz de comunicación en serie, utilizada para conectar el puerto RS232 de la PC para realizar el control del software de la PC. |
RS232 BUCLE | Salida en cascada de comunicación serial para conectar el RS232 IN de la siguiente unidad, a través de una sola PC puede controlar varias unidades. |
RF | Interfaz de antena de la función de control inalámbrico |
3.4 Especificaciones
Entradas | |||
Números / Tipo | 2 × Vídeo 1×YPbPr 1 × DVI (VESA/CEA-861) 1 × DP (VESA) 1xEXT (SDI) | ||
Sistema de vídeo | PAL/NTSC | ||
Impedancia de amplitud de video compuesto | 1V（p_p）/ 75Ω | ||
formato vga | Ordenador personal (estándar VESA) | ≤2048×1152_60Hz | |
Impedancia de amplitud VGA | R, G, B = 0,7 V (p_p)/ 75 Ω | ||
formato YPbPr | SD/HD（CEA-861） | ≤1920x1080p_60Hz | |
YPbPr Amplitud Impedancia | Y=1V（p_p）/ 75Ω Pb= 0.35V（p_p）/ 75Ω Pr= 0.35V（p_p）/ 75Ω | ||
DVI formato | Ordenador personal (estándar VESA) | ≤2304×1152_60Hz | |
Formato de salida personalizado | Ancho≤3840，Alto≤1920 | ||
formato HDMI | Ordenador personal (estándar VESA) | ≤1920×1080_60Hz | |
HDMI1.3 (CEA-861) | |||
formato DP | Puerto de pantalla 1.1 (estándar VESA) | ≤1920×1080_60Hz | |
formato SDI | SMPTE259M-C SMPTE 292M SMPTE 274M/296M SMPTE424M/425M | 480i_60Hz 576i_50Hz 720p, 1080i, 1080p | |
Conectores de entrada | Vídeo：BNC YPbPr：BNC×3 SDI: BNC/75Ω | ||
Salidas | |||
Números/ tipo | 2 × DVI, 1 × VGA (RGBHV) | ||
formato VGA/DVI | 1024×768_60Hz/75Hz 1280×1024_60Hz/75Hz 1600×1200_60Hz 1920×1080p_50Hz/60Hz 1366×768_60Hz 1440×900_60Hz 2048×1152_60Hz 2560×816_60Hz 2304×1152_60Hz 1920×1200_60Hz 1200×1600_60Hz 1080×1920_60Hz 1536×1536_60Hz Formato de salida personalizado (píxel horizontal máximo: 3840, altura vertical máxima: 1920) | ||
Conectores de salida | SALIDA VGA: D-sub de 15 pines (hembra) SALIDA DVI1: 24+5 DVI_I SALIDA DVI2: 24+1 DVI_D | ||
Otros | |||
Control | RS232/USB/LAN/Wi-Fi / Mando a distancia | ||
Voltaje de entrada | 100-240 VCA 50/60Hz | ||
El consumo de energía | ≤25W | ||
Temperatura ambiental | 0-45 ℃ | ||
Ambiente Humedad | 15-85% | ||
Tamaño del producto | 483 (largo) x 274 (ancho) x 66,6 (alto) mm | ||
Peso | Peso bruto: 5,7 kg, peso neto: 4,2 kg | ||
3.2 Descripción de los puertos
3.2.1 Entradas de señal de vídeo (ENTRADA)
El procesador de video admite la entrada de 8 señales de video de la siguiente manera:
Port | Descripción |
V1 | 1x Vídeo compuesto (PAL/ NTSC) |
V2 / YPbPr | 1 entrada de video compuesto (PAL/ NTSC) o video componente analógico |
VGA1~VGA2 | Señal analógica 2xPC |
DVI | 1x DVI (señal digital de PC) |
HDMI | 1xHDMI (señal digital HD) |
DP | 1xDisplayPort (entrada de señal digital) |
EXT. | 1 entrada SDI/HD-SDI/3G-SDI extendida |
3.2.2 Señales de entrada de audio (AUDIO)
El procesador de video admite la conmutación de entradas de audio estéreo de 5 canales.De los cuales, 3 canales son entrada DP y HDMI.Los otros 2 canales son entrada de audio externa AD1, AD2.AD1 y AD2 se pueden asignar a cualquiera de las entradas de señal y se cambiarán de forma sincronizada con la selección de señales de entrada de video.
3.2.3 Salida de señal de vídeo
Port | Descripción |
SALIDA VGA | Salida de señal RGBHV analógica de 1 canal, que se puede conectar a un dispositivo de visualización local para monitorear (se recomienda encarecidamente usar este puerto cuando se opera y configura el procesador de video). |
SALIDA DVI1 / SALIDA DVI2 | 2 misma salida de señal gráfica digital DVI, se puede conectar a tarjetas de transmisión de 2 LED externas o cajas de transmisión de LED. |
Salida de bucle DVI | Salida de bucle de señal digital DVI de computadora de 1 canal |
3.2.4 Otros puertos
Port | Descripción |
LAN | Interfaz de control de red de área local TCP/IP |
USB | Puerto de comunicación USB |
RS232 EN | Interfaz de comunicación en serie, utilizada para conectar el puerto RS232 de la PC para realizar el control del software de la PC. |
RS232 BUCLE | Salida en cascada de comunicación serial para conectar el RS232 IN de la siguiente unidad, a través de una sola PC puede controlar varias unidades. |
RF | Interfaz de antena de la función de control inalámbrico |
3.4 Especificaciones
Entradas | |||
Números / Tipo | 2 × Vídeo 1×YPbPr 1 × DVI (VESA/CEA-861) 1 × DP (VESA) 1xEXT (SDI) | ||
Sistema de vídeo | PAL/NTSC | ||
Impedancia de amplitud de video compuesto | 1V（p_p）/ 75Ω | ||
formato vga | Ordenador personal (estándar VESA) | ≤2048×1152_60Hz | |
Impedancia de amplitud VGA | R, G, B = 0,7 V (p_p)/ 75 Ω | ||
formato YPbPr | SD/HD（CEA-861） | ≤1920x1080p_60Hz | |
YPbPr Amplitud Impedancia | Y=1V（p_p）/ 75Ω Pb= 0.35V（p_p）/ 75Ω Pr= 0.35V（p_p）/ 75Ω | ||
DVI formato | Ordenador personal (estándar VESA) | ≤2304×1152_60Hz | |
Formato de salida personalizado | Ancho≤3840，Alto≤1920 | ||
formato HDMI | Ordenador personal (estándar VESA) | ≤1920×1080_60Hz | |
HDMI1.3 (CEA-861) | |||
formato DP | Puerto de pantalla 1.1 (estándar VESA) | ≤1920×1080_60Hz | |
formato SDI | SMPTE259M-C SMPTE 292M SMPTE 274M/296M SMPTE424M/425M | 480i_60Hz 576i_50Hz 720p, 1080i, 1080p | |
Conectores de entrada | Vídeo：BNC YPbPr：BNC×3 SDI: BNC/75Ω | ||
Salidas | |||
Números/ tipo | 2 × DVI, 1 × VGA (RGBHV) | ||
formato VGA/DVI | 1024×768_60Hz/75Hz 1280×1024_60Hz/75Hz 1600×1200_60Hz 1920×1080p_50Hz/60Hz 1366×768_60Hz 1440×900_60Hz 2048×1152_60Hz 2560×816_60Hz 2304×1152_60Hz 1920×1200_60Hz 1200×1600_60Hz 1080×1920_60Hz 1536×1536_60Hz Formato de salida personalizado (píxel horizontal máximo: 3840, altura vertical máxima: 1920) | ||
Conectores de salida | SALIDA VGA: D-sub de 15 pines (hembra) SALIDA DVI1: 24+5 DVI_I SALIDA DVI2: 24+1 DVI_D | ||
Otros | |||
Control | RS232/USB/LAN/Wi-Fi / Mando a distancia | ||
Voltaje de entrada | 100-240 VCA 50/60Hz | ||
El consumo de energía | ≤25W | ||
Temperatura ambiental | 0-45 ℃ | ||
Ambiente Humedad | 15-85% | ||
Tamaño del producto | 483 (largo) x 274 (ancho) x 66,6 (alto) mm | ||
Peso | Peso bruto: 5,7 kg, peso neto: 4,2 kg | ||
